【原创】【实战系列】华硕飞行堡垒FZ63V加装M.2固态盘装WIN10系统

 二维码 737
发表时间:2018-07-30 23:24作者:小鱼儿yr来源:小鱼儿yr系统网址:http://www.yrxitong.com

本系列教程是本人维修实战过程中的经验截图,适合维修装机人员学习使用。截图步骤清晰易懂,一步一图,小白也能学会。装系统之前首先你得有一个能装系统的U盘启动盘,怎么制作U盘启动盘,请看之前的教程——最简单的U盘启动盘制作方法本系列教程都用U盘装系统,制作U盘启动盘的PE是用IT天空的优启通,适合电脑店维修装机老师傅用,万能驱动也是用的IT天空最新的万能驱动助理7,配合优启通,没有任何广告,而且能在PE里提前打驱动,什么难搞的USB3.0,NVME,M.2驱动,统统都不是事儿。镜像当然是用我自己封装的维修装机人员专用镜像,无人值守,无任何弹窗广告升级提示什么的,下载下来的镜像最好放在U盘根目录。本系列所有教程都将使用ESD镜像来重装系统,你也可以选择下载其他镜像,ESD这个镜像的优点是在部署内容完全一样的情况下,ESD体积更小,恢复速度快,缺点是目前很多PE都无法识别和安装这个格式的镜像,不过最新优启通可以完美识别并安装哦。如果不是用优启通的话,可以选择其他镜像WIM或者最老的GHO镜像。GHO镜像在同样的情况下比ESD镜像大了三分之一左右,没有对比就没有伤害。


废话不多说,进入本帖正题



本篇教程使用华硕飞行堡垒四代I5七代单机械硬盘来做实战讲解。需要加装一个WD的M.2的SSD固态硬盘,系统装WIN10,华硕飞行堡垒从这代开始,彻底不支持WIN7系统了,只能装WIN10系统,这里就以WIN10企业版LTSB版来讲解,不需要更改任何BIOS设置,只需要将固态分为2个区,即C盘D盘,机械分为E盘F盘。一般客户都习惯将C盘作为系统盘,D盘作为软件安装盘,后面的作为仓库盘,所有这样分配比较合理。但是由于WIN10的盘符分配机制的原因,所有,机械盘要等装完系统才进行分区。本教程以UEFI+GPT硬盘分区方式来装系统,不适合已经被人为的更改为MBR的硬盘分区方式的华硕笔记本重装系统。过程详细截图如下。

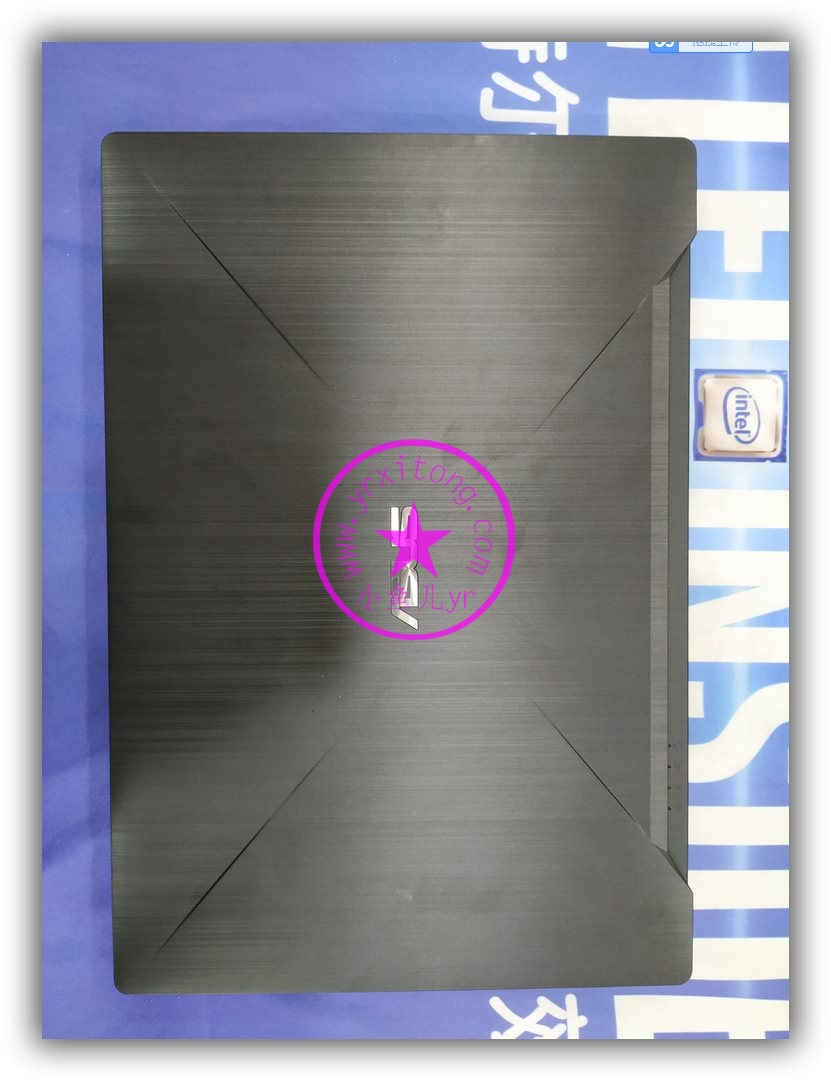

来个A壳特写,标准的飞行堡垒四代造型




准备加一个120G西数M.2 SSD固态硬盘




I5七代




就一颗螺丝拆掉就可以看到M.2固态的预留位




两边的金手指数量不同,安装时注意区分正反。

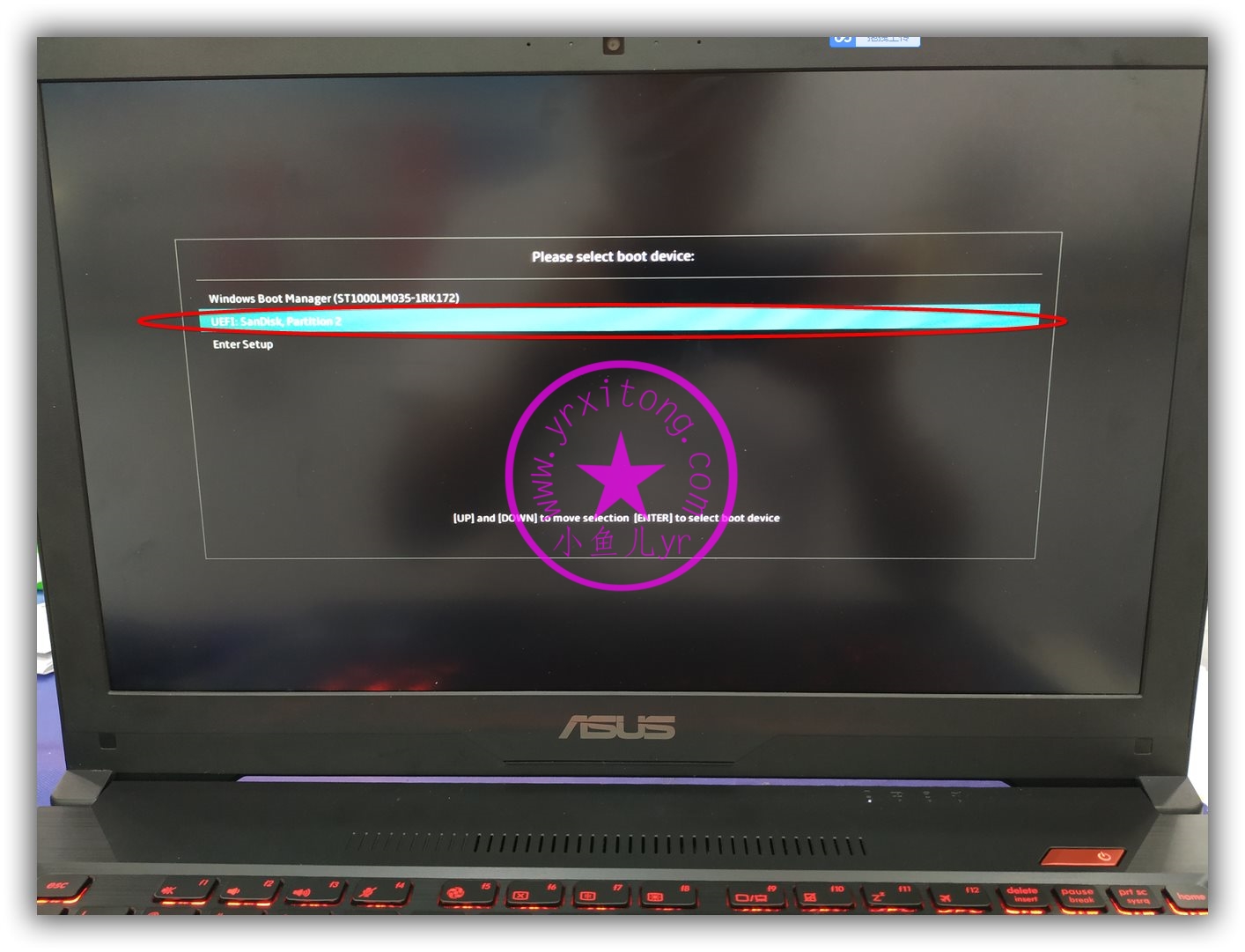

上好固态准备装系统。插上做好优启通的U盘,华硕的快捷键是ESC,开机按ESC,选择U盘启动。

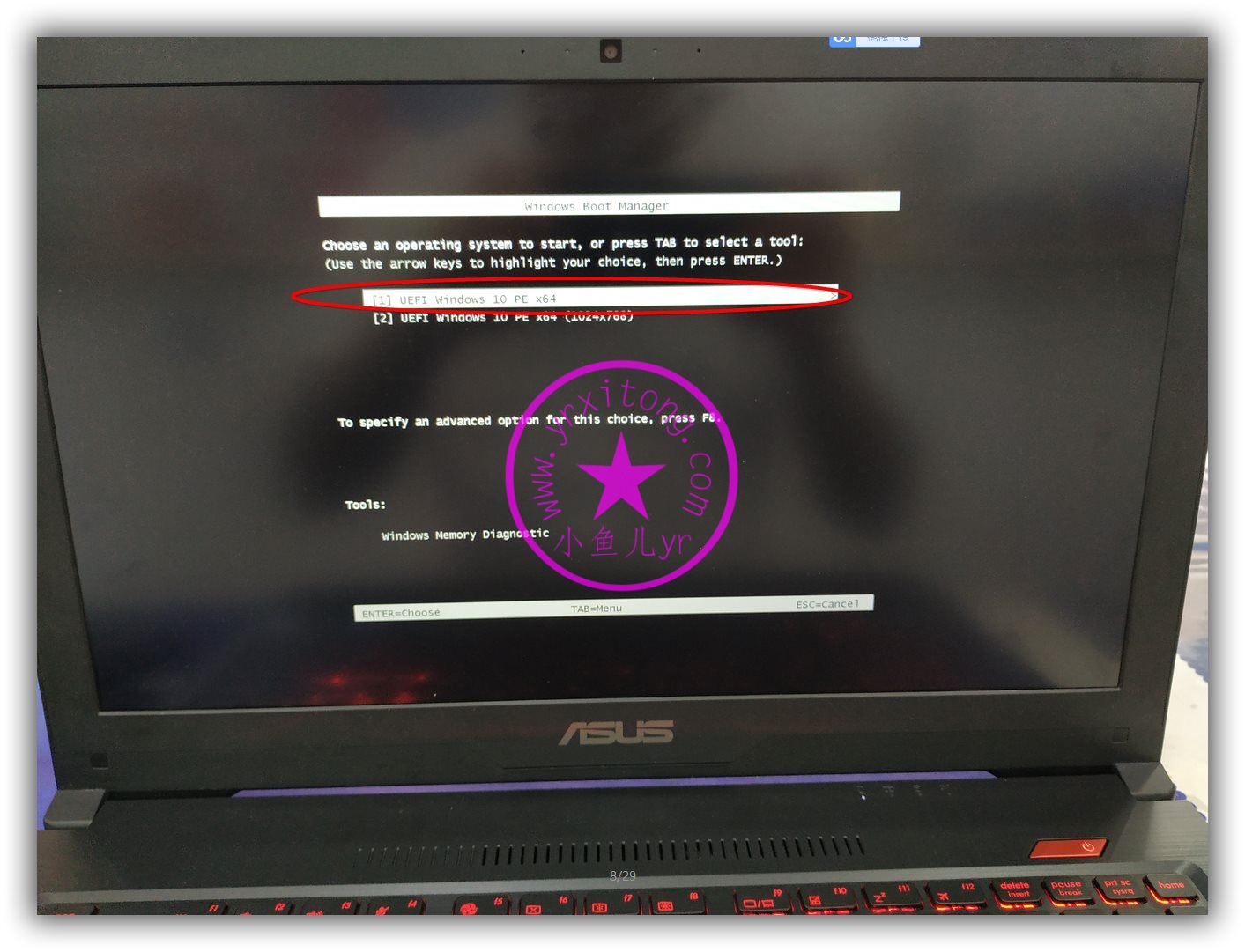

默认第一个启动

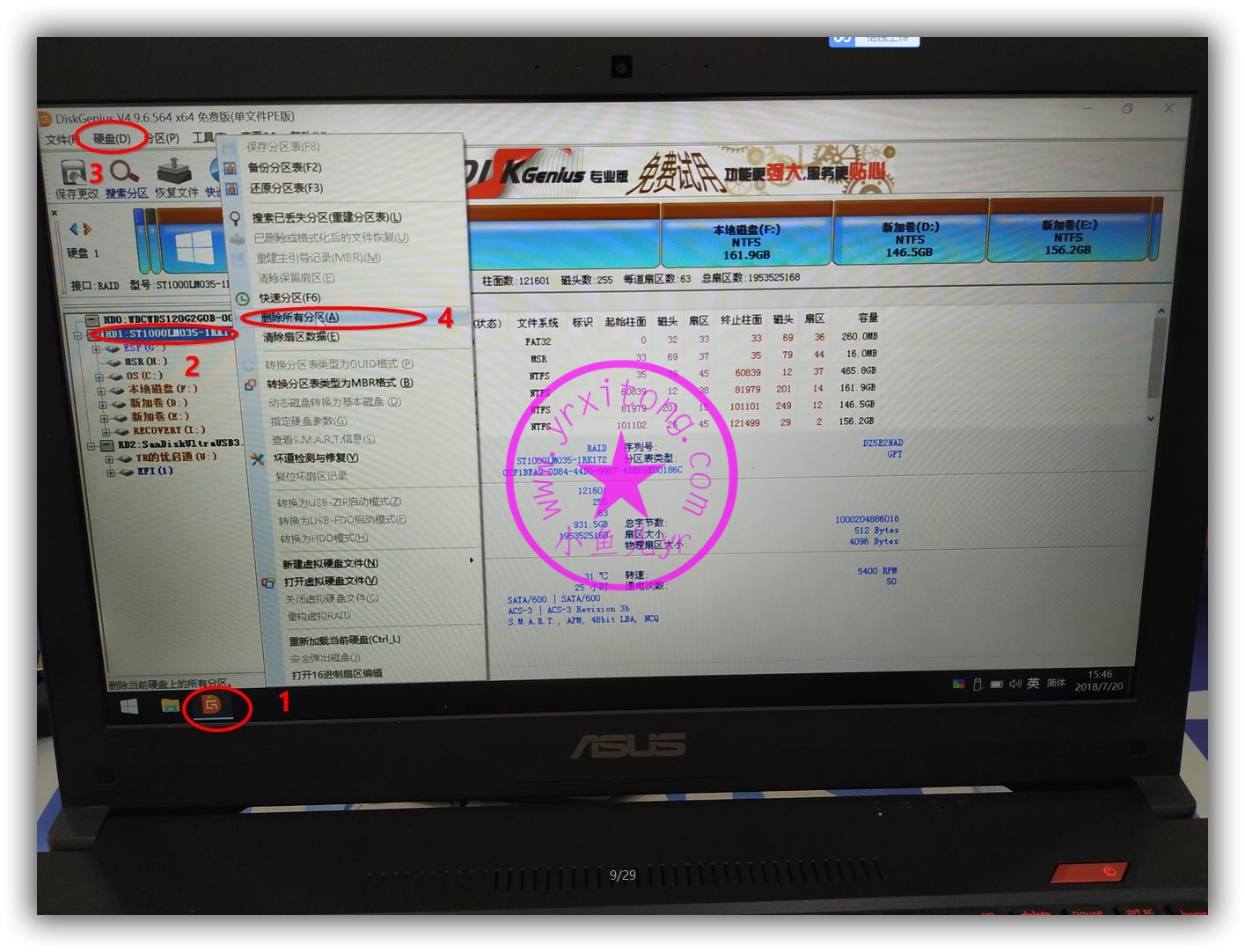

进入优盘的PE系统后,双击DG硬盘分区工具,然后出现如下画面。原机械硬盘有数据,直接选择这个机械硬盘,删除其所有分区,不要原来的系统了。准备把系统装到固态硬盘去。




这里点保存,但是先不要分区,等系统装完后进入桌面再分区,防止机械硬盘占用D盘盘符位。

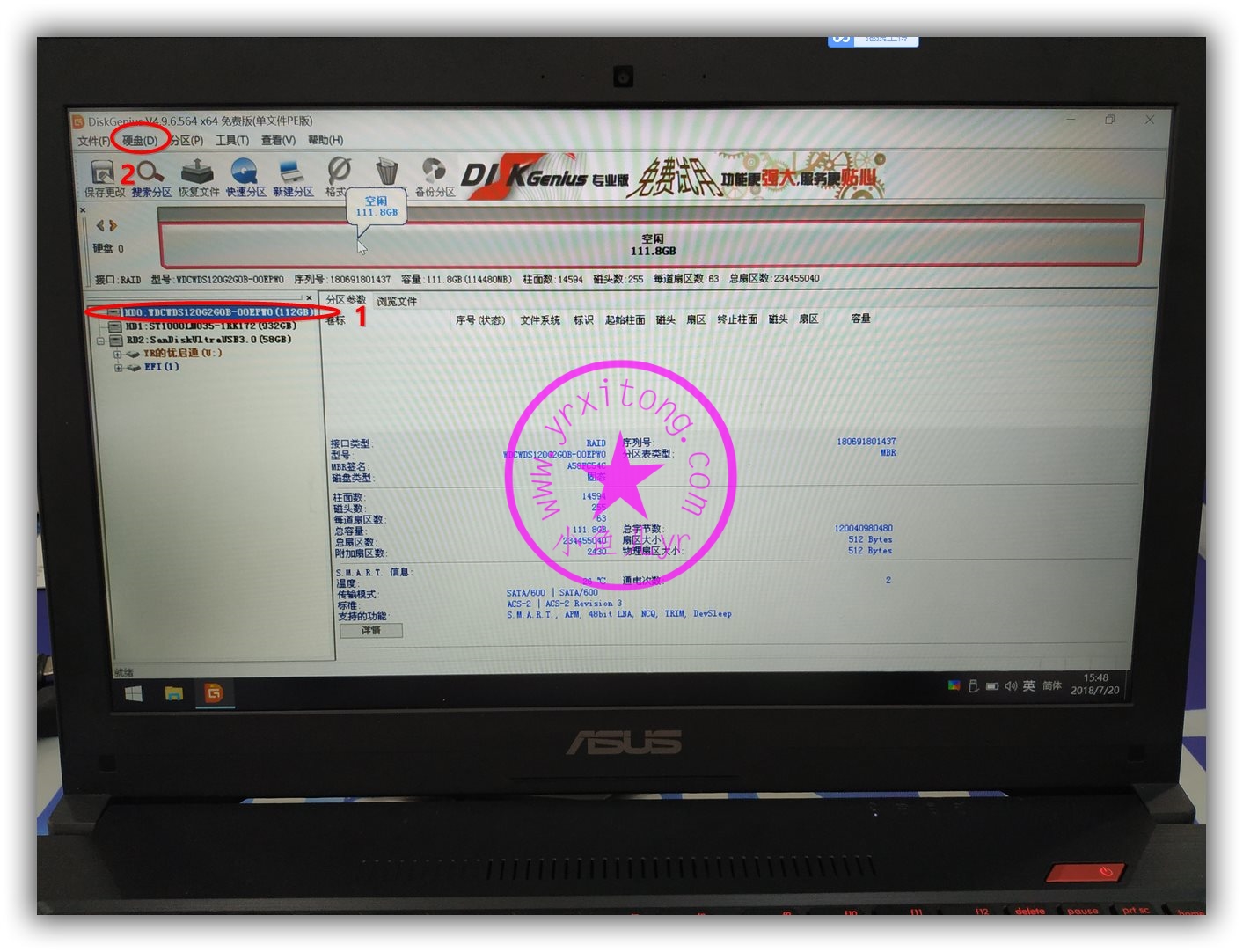

这里选择刚才加的固态硬盘。

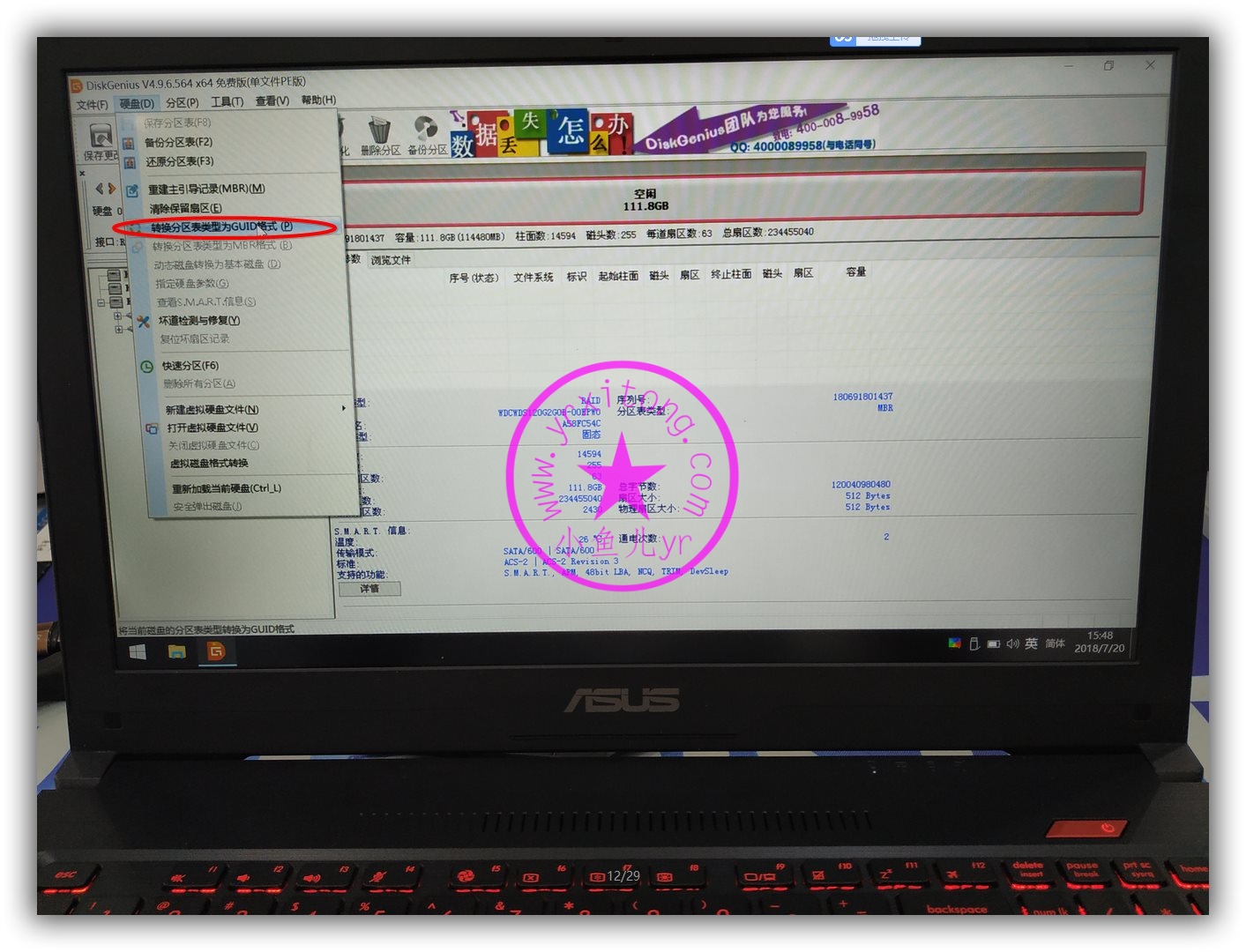

然后选择硬盘选项,转换为GUID格式。一般空白硬盘都是MBR格式,这里装UEFI+GPT的WIN10系统,需要把硬盘改成GUIT格式




保存,点确定。




按下图步骤操作,选快速分区,自定义2个分区7,8步4K对齐,固态建议选4096.




分完区后回到桌面双击EIX系统安装工具,准备恢复映像,左边选映像,这里以ITSK-WIN10-LTSB-X64-V2.07.ESD映像为例,同样的道理映像也可以是GHO或者WIM。右边选准备恢复的系统盘,C盘。点一键恢复,然后弹窗一个对话框,勾上恢复完成后自动运行万能驱动,不要勾选操作完成后自动重启计算机,千万不要勾选这个,不然恢复完后就自动重启了,忘了拔U盘的话,你的U盘就变成D盘了。

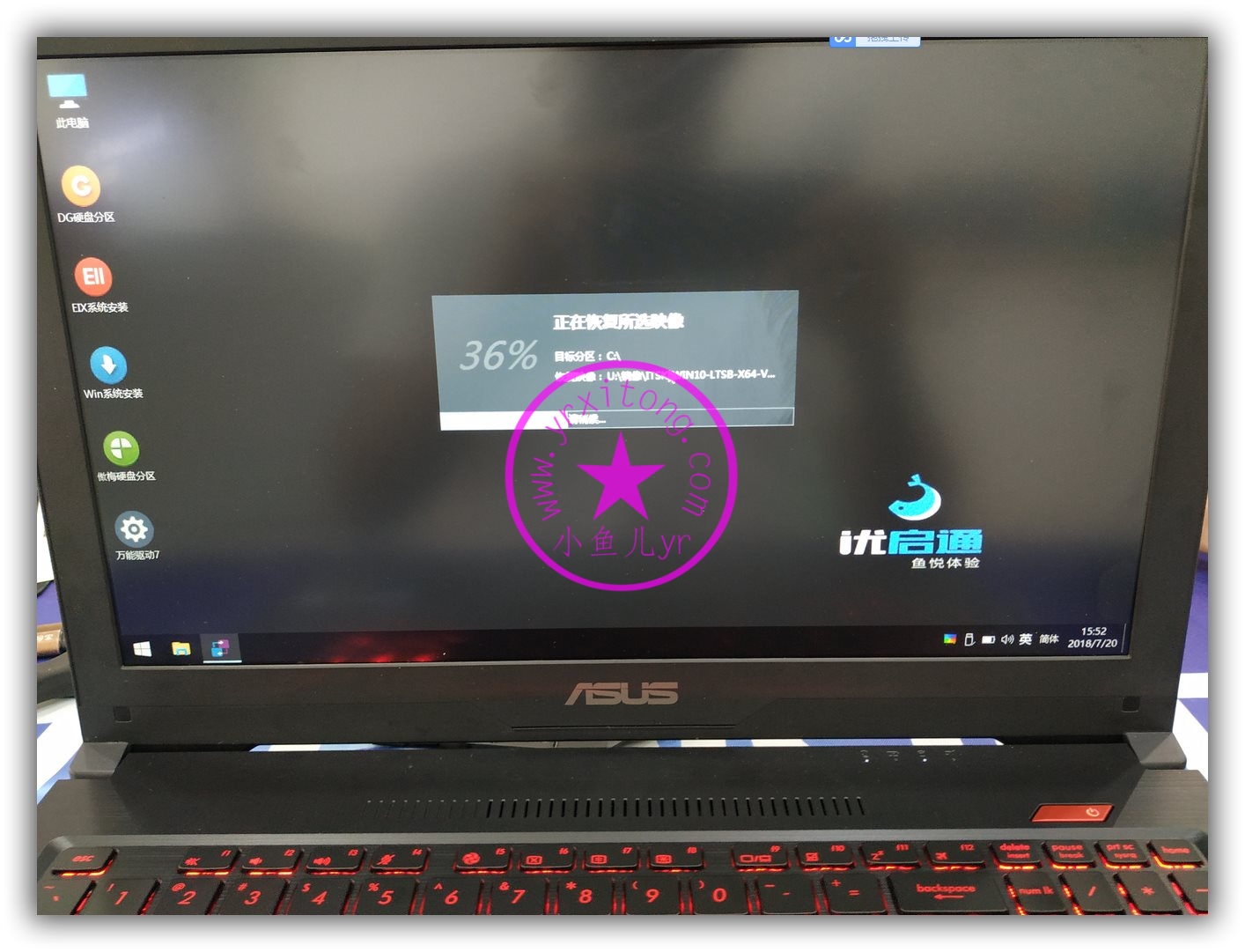

等待几分钟



万能驱动自动运行中

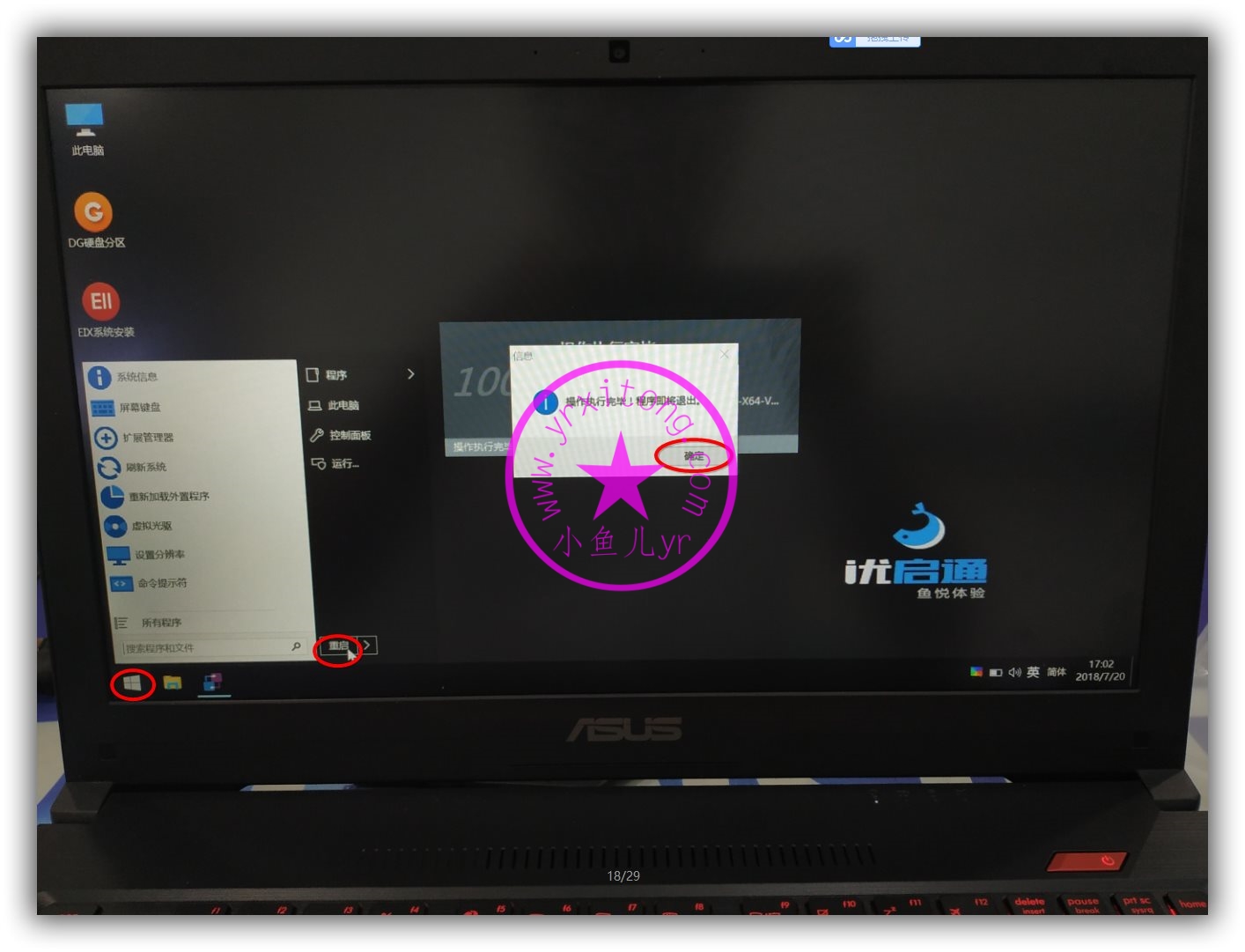

打完驱动后,手动点重启的同时立刻拔U盘!切记!不要忘了忘记拔优盘!这是新手容易犯的错!

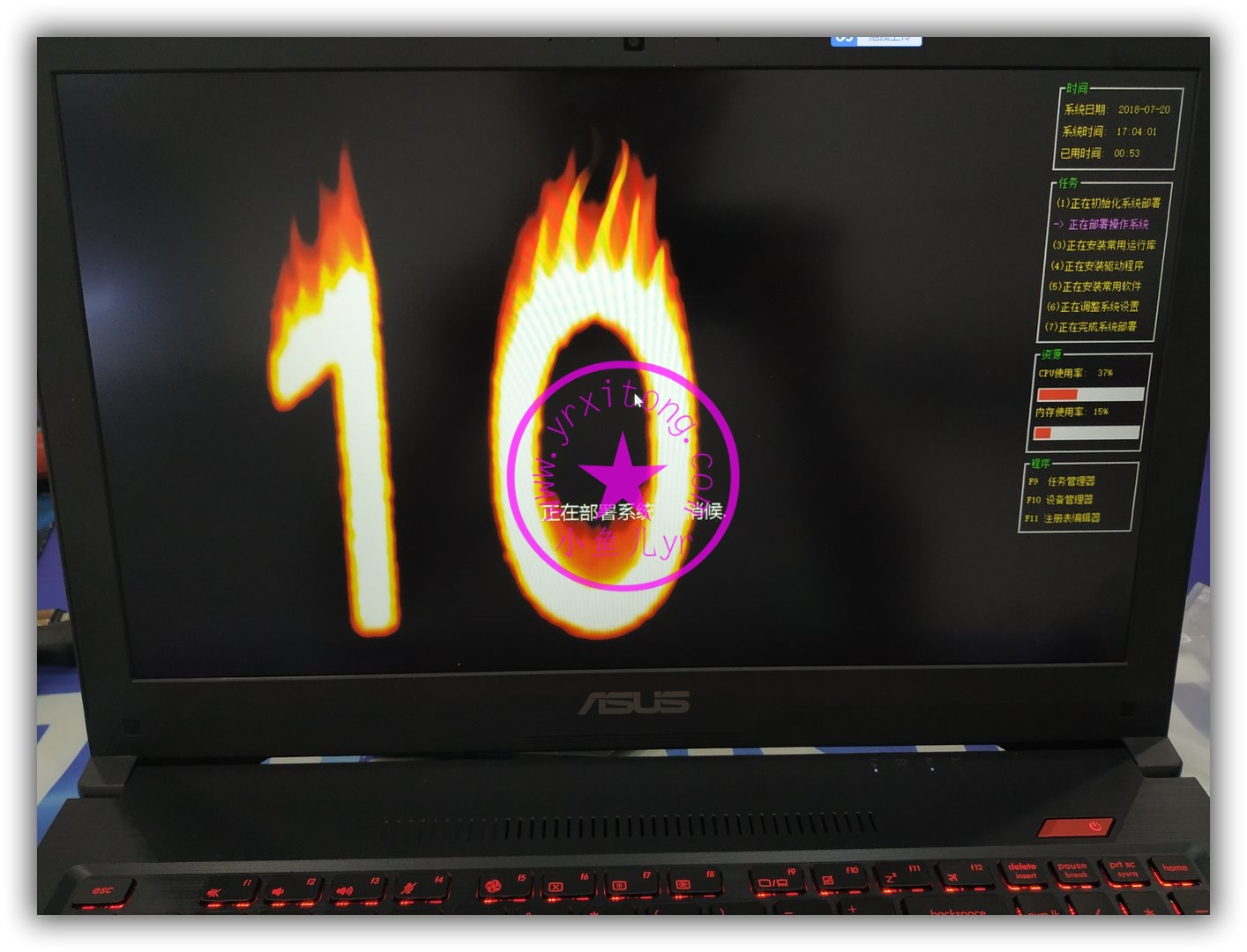

熟悉的画面

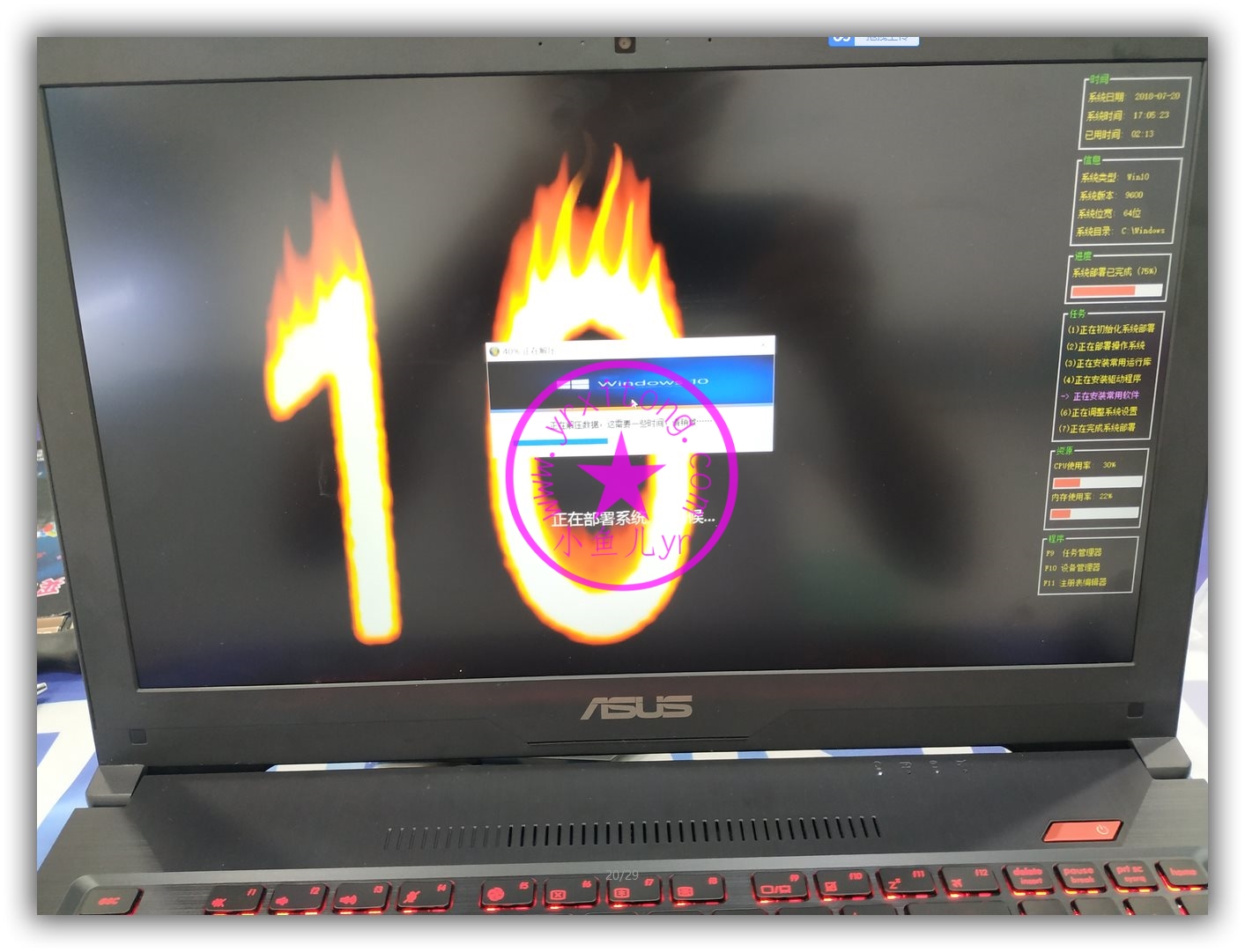

D盘自解压文件运行中。




激活软件运行中




开机9秒,还行吧




检查驱动都打好了。主要是检查显卡驱动是否正常安装。




检查系统已自动激活。




最后,别忘了还有一件事情要做,把自带的机械硬盘分区出来。运行系统自带的常用工具,开始菜单里选专业工具。双击DG磁盘分区工具。




然后选中机械硬盘,看清楚,别选错了。不认识英文?120和1000认识吧。然后点快速分区即可,第5步记得把2个勾取消掉,因为机械硬盘不再是启动盘了,不需要引导机械盘启动。第9步,4K对齐,机械硬盘建议选2048





检查磁盘情况,C,D为固态,E,F为机械,完美。




运行专用工具里的免安装版的鲁大师,看看电脑配置~




最后来个D壳型号认证!



此篇教程到此结束,有什么疑问或者建议,或者有什么更好的经验,都可以评论回帖留言或者加QQ群,大家一起来探讨,需要分享工具,或者需要其他东西的直接留言即可。编辑帖子比较辛苦,请多多支持,哪怕是一个回帖顶贴也是对我最大的支持,只要有你们的支持,我以后将推出更多的系统重装系列的实战教程~
